7.4. – COSTRUZIONI DI CALCESTRUZZO

INDICE
7.0. GENERALITÀ
7.1. REQUISITI DELLE COSTRUZIONI NEI CONFRONTI DEGLI STATI LIMITE
7.2. CRITERI GENERALI DI PROGETTAZIONE E MODELLAZIONE
7.3. METODI DI ANALISI E CRITERI DI VERIFICA

7.4. COSTRUZIONI DI CALCESTRUZZO
7.4.1. GENERALITÀ
7.4.2. CARATTERISTICHE DEI MATERIALI
7.4.2.1 CONGLOMERATO
7.4.2.2 ACCIAIO
7.4.3. TIPOLOGIE STRUTTURALI E FATTORI DI COMPORTAMENTO
7.4.3.1 TIPOLOGIE STRUTTURALI
7.4.3.2 FATTORI DI COMPORTAMENTO
7.4.4 DIMENSIONAMENTO E VERIFICA DEGLI ELEMENTI STRUTTURALI PRIMARI E SECONDARI
7.4.4.1 TRAVI
7.4.4.1.1 Verifiche di resistenza (RES)
7.4.4.1.2 Verifiche di duttilità (DUT)
7.4.4.2 PILASTRI
7.4.4.2.1 Verifiche di resistenza (RES)
7.4.4.2.2 Verifiche di duttilità (DUT)
7.4.4.3 NODI TRAVE-PILASTRO
7.4.4.3.1 Verifiche di resistenza (RES)
7.4.4.4 DIAFRAMMI ORIZZONTALI
7.4.4.4.1 Verifiche di resistenza (RES)
7.4.4.5 PARETI
7.4.4.5.1 Verifiche di resistenza (RES)
7.4.4.5.2 Verifiche di duttilità (DUT)
7.4.4.6 TRAVI DI ACCOPPIAMENTO DEI SISTEMI A PARETI
7.4.5 COSTRUZIONI CON STRUTTURA PREFABBRICATA
7.4.5.1 TIPOLOGIE STRUTTURALI E FATTORI DI COMPORTAMENTO
7.4.5.2 COLLEGAMENTI
7.4.5.2.1 Indicazioni progettuali
7.4.5.2.2 Valutazione della resistenza
7.4.5.3 ELEMENTI STRUTTURALI
7.4.6 DETTAGLI COSTRUTTIVI
7.4.6.1 LIMITAZIONI GEOMETRICHE
7.4.6.1.1 Travi
7.4.6.1.2 Pilastri
7.4.6.1.3 Nodi trave-pilastro
7.4.6.1.4 Pareti
7.4.6.2 LIMITAZIONI DI ARMATURA
7.4.6.2.1 Travi
7.4.6.2.2 Pilastri
7.4.6.2.3 Nodi trave-pilastro
7.4.6.2.4 Pareti
7.4.6.2.5 Travi di accoppiamento

7.5. COSTRUZIONI DI ACCIAIO
7.6. COSTRUZIONI COMPOSTE DI ACCIAIO-CALCESTRUZZO
7.7. COSTRUZIONI DI LEGNO
7.8. COSTRUZIONI DI MURATURA
7.9. PONTI
7.10. COSTRUZIONI CON ISOLAMENTO E/O DISSIPAZIONE
7.11. OPERE E SISTEMI GEOTECNICI

7.4. COSTRUZIONI DI CALCESTRUZZO
7.4.1. GENERALITÀ
Nel caso di comportamento strutturale non dissipativo, la capacità delle membrature deve essere valutata in accordo con le regole di cui al § 4.1, senza nessun requisito aggiuntivo, a condizione che in nessuna sezione si superi il momento resistente massimo in campo sostanzialmente elastico, come definito al § 4.1.2.3.4.2. Per i nodi trave-pilastro di strutture a comportamento non dissipativo si devono applicare le regole di progetto relative alla CD “B” contenute nel § 7.4.4.3. Per le strutture prefabbricate a comportamento non dissipativo si devono applicare anche le regole generali contenute nel § 7.4.5.
Nel caso di comportamento strutturale dissipativo, la struttura deve essere concepita e dimensionata in modo tale che, sotto l’azione sismica relativa allo SLV, essa dia luogo alla formazione di un meccanismo dissipativo stabile fino allo SLC, nel quale la dissipazione sia limitata alle zone a tal fine previste. La capacità delle membrature e dei collegamenti deve essere valutata in accordo con le regole di cui dal § 7.1 al § 7.3, integrate dalle regole di progettazione e di dettaglio fornite dal § 7.4.4 al § 7.4.6.
Nel valutare la capacità, si può tener conto dell’effetto del confinamento (v. § 4.1.2.1.2.1), purché si consideri la perdita dei copriferri al raggiungimento, in essi, della deformazione ultima di compressione del calcestruzzo non confinato (0,35%).
Al riguardo, nel valutare la capacità degli elementi strutturali, sono ammesse tre diverse strategie di progettazione:
1) si trascura l’effetto del confinamento;
2) si considera l’effetto del confinamento per tutti gli elementi strutturali;
3) si considera l’effetto del confinamento per tutti gli elementi verticali secondari e per le zone dissipative allo spiccato dalle fondazioni o dalla struttura scatolare rigida di base di cui al § 7.2.1 degli elementi primari verticali (pilastri e pareti).
Le strutture devono essere progettate in maniera tale che i fenomeni di degrado e riduzione di rigidezza che si manifestano nelle zone dissipative non pregiudichino la stabilità globale della struttura.
Gli elementi non dissipativi delle strutture dissipative e i collegamenti tra le parti dissipative ed il resto della struttura devono possedere una capacità sufficiente a consentire lo sviluppo della plasticizzazione ciclica delle parti dissipative. Il rispetto delle presenti norme è volto a garantire tali principi.
Se tamponature di muratura appositamente progettate come collaboranti costituiscono parte del sistema strutturale resistente al sisma, si raccomanda che la loro progettazione e realizzazione siano eseguite in accordo con documenti di comprovata validità.

7.4.2. CARATTERISTICHE DEI MATERIALI
7.4.2.1 CONGLOMERATO
Non è ammesso l’uso di conglomerati di classe inferiore a C20/25 (v. § 4.1) o LC20/22.

7.4.2.2 ACCIAIO
Per le strutture si deve utilizzare acciaio B450C (v. § 11.3.2.1).
E’ consentito l’utilizzo di acciai di tipo B450A, con diametri compresi tra 5 e 10 mm, per le reti e i tralicci; se ne consente inoltre l’uso per l’armatura trasversale unicamente se è rispettata almeno una delle seguenti condizioni: elementi in cui è impedita la plasticizzazione mediante il rispetto del criterio di gerarchia delle resistenze, elementi secondari di cui al §7.2.3, strutture con comportamento non dissipativo di cui al §7.2.2.

7.4.3. TIPOLOGIE STRUTTURALI E FATTORI DI COMPORTAMENTO
7.4.3.1 TIPOLOGIE STRUTTURALI
Le strutture sismo-resistenti in calcestruzzo armato previste dalle presenti norme possono essere classificate nelle seguenti tipologie:
-  strutture a telaio, nelle quali la resistenza alle azioni sia verticali che orizzontali è affidata principalmente a telai spaziali, aventi resistenza a taglio alla base ≥ 65% della resistenza a taglio totale;
- strutture a pareti, nelle quali la resistenza alle azioni sia verticali che orizzontali è affidata principalmente a pareti (v. § 7.4.4.5), aventi resistenza a taglio alla base ≥ 65% della resistenza a taglio totale; le pareti, a seconda della forma in pianta, si definiscono semplici o composte (v. § 7.4.4.5), a seconda della assenza o presenza di opportune “travi di accoppiamento” duttili distribuite in modo regolare lungo l’altezza, si definiscono singole o accoppiate;
- strutture miste telaio-pareti, nelle quali la resistenza alle azioni verticali è affidata prevalentemente ai telai, la resistenza alle azioni orizzontali è affidata in parte ai telai ed in parte alle pareti, singole o accoppiate; se più del 50% dell’azione orizzontale è assorbita dai telai si parla di strutture miste equivalenti a telai, altrimenti si parla di strutture miste equivalenti a pareti;
- strutture a pendolo inverso, nelle quali almeno il 50% della massa è nel terzo superiore dell’altezza della costruzione e nelle quali la dissipazione d’energia avviene alla base di un singolo elemento strutturale;
- strutture a pendolo inverso intelaiate monopiano, nelle quali almeno il 50% della massa è nel terzo superiore dell’altezza della costruzione, in cui i pilastri sono incastrati in sommità alle travi lungo entrambe le direzioni principali dell’edificio. In ogni caso, per questo tipo di strutture, la forza assiale non può eccedere il 30% della resistenza a compressione della sola sezione di calcestruzzo;
- strutture deformabili torsionalmente, composte da telai e/o pareti, la cui rigidezza torsionale non soddisfa ad ogni piano la condizione r²/l_s² ≥ 1, nella quale:
r² = raggio torsionale al quadrato è, per ciascun piano, il rapporto tra la rigidezza torsionale rispetto al centro di rigidezza laterale e la maggiore tra le rigidezze laterali, tenendo conto dei soli elementi strutturali primari, per strutture a telaio o a pareti (purché snelle e a deformazione prevalentemente flessionale), r² può essere valutato, per ogni piano, riferendosi ai momenti d’inerzia flessionali delle sezioni degli elementi verticali primari.
l_s² = per ogni piano, è il rapporto fra il momento d’inerzia polare della massa del piano rispetto ad un asse verticale passante per il centro di massa del piano e la massa stessa del piano; nel caso di piano a pianta rettangolare l_s² = (L² + B²)/12, essendo L e B le dimensioni in pianta del piano.
Una struttura a pareti, nei termini sopra definiti, è da considerarsi come struttura a pareti estese debolmente armate se le pareti sono caratterizzate da un’estensione a buona parte del perimetro della pianta strutturale e sono dotate di idonei provvedimenti per garantire la continuità strutturale così da produrre un efficace comportamento scatolare. Inoltre, nella direzione orizzontale d’interesse, la struttura deve avere un periodo fondamentale, in condizioni non fessurate e calcolato nell’ipotesi di assenza di rotazioni alla base, non superiore a T_C.

7.4.3.2 FATTORI DI COMPORTAMENTO

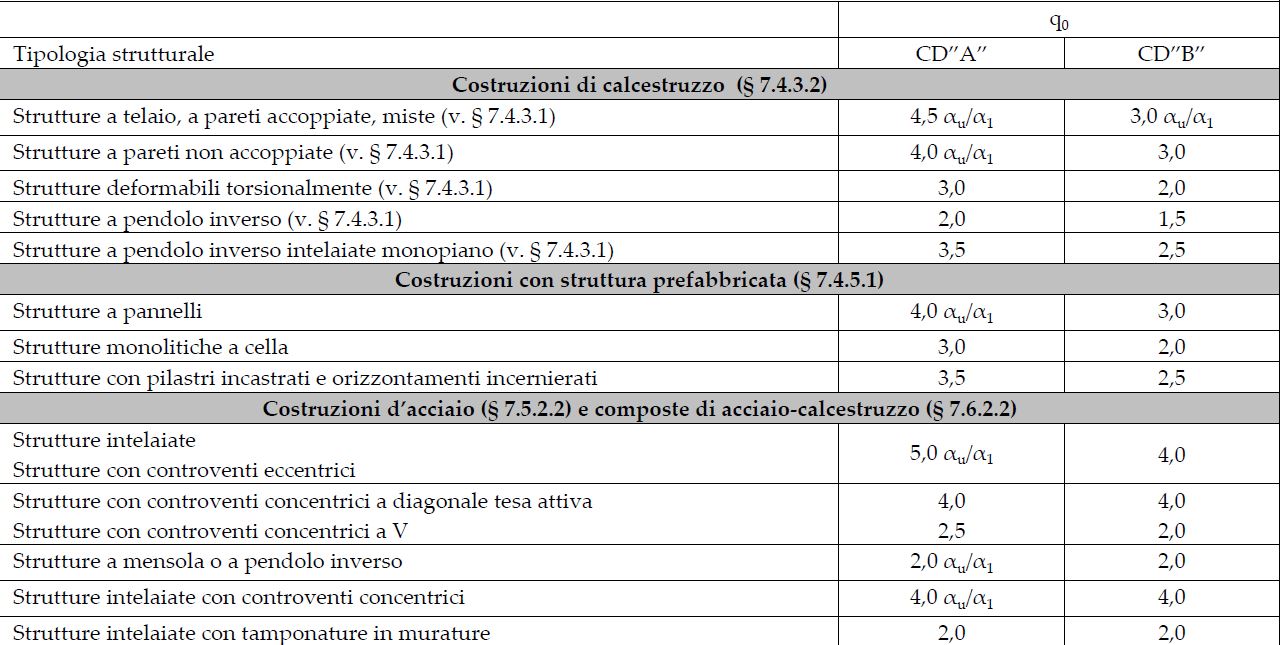

Il fattore di comportamento q da utilizzare per ciascuna direzione dell’azione sismica orizzontale è calcolato come riportato nel § 7.3.1 e nella tabella 7.3.II.
Ai fini della determinazione del fattore di comportamento q, una struttura si considera a pareti accoppiate se è verificata la condizione che il momento totale alla base, prodotto dalle azioni orizzontali, è equilibrato, per almeno il 20%, dalla coppia prodotta dagli sforzi verticali indotti nelle pareti dall’azione sismica.
Le strutture a pareti possono essere progettate sia in CD”A” sia in CD”B”, mentre le strutture a pareti estese debolmente armate solo in CD “B”.
Le strutture aventi i telai resistenti all’azione sismica realizzati, anche in una sola delle direzioni principali, con travi a spessore devono essere progettate in CD ”B” salvo che tali travi non si possano considerare elementi strutturali “secondari”.
Per strutture regolari in pianta, possono essere adottati i seguenti valori di α_u/ α₁:
a) Strutture a telaio o miste equivalenti a telai
- strutture a telaio di un piano αu/ α1 = 1,1
- strutture a telaio con più piani ed una sola campata α_u/ α₁ = 1,2
- strutture a telaio con più piani e più campate α_u/ α₁ = 1,3
b) Strutture a pareti o miste equivalenti a pareti
- strutture con solo due pareti non accoppiate per direzione orizzontale α_u/ α₁ = 1,0
- altre strutture a pareti non accoppiate α_u/ α₁ = 1,1
- strutture a pareti accoppiate o miste equivalenti a pareti α_u/ α₁ = 1,2
Per tipologie strutturali diverse da quelle sopra definite, ove s’intenda adottare un valore q > 1,5 il valore adottato deve essere adeguatamente giustificato dal progettista mediante l’impiego di analisi non lineari.

7.4.4 DIMENSIONAMENTO E VERIFICA DEGLI ELEMENTI STRUTTURALI PRIMARI E SECONDARI
Le indicazioni successive si applicano solo agli elementi strutturali primari delle strutture in elevazione. Per essi si eseguono verifiche di resistenza e di duttilità nei modi indicati nel § 7.3.6.1.

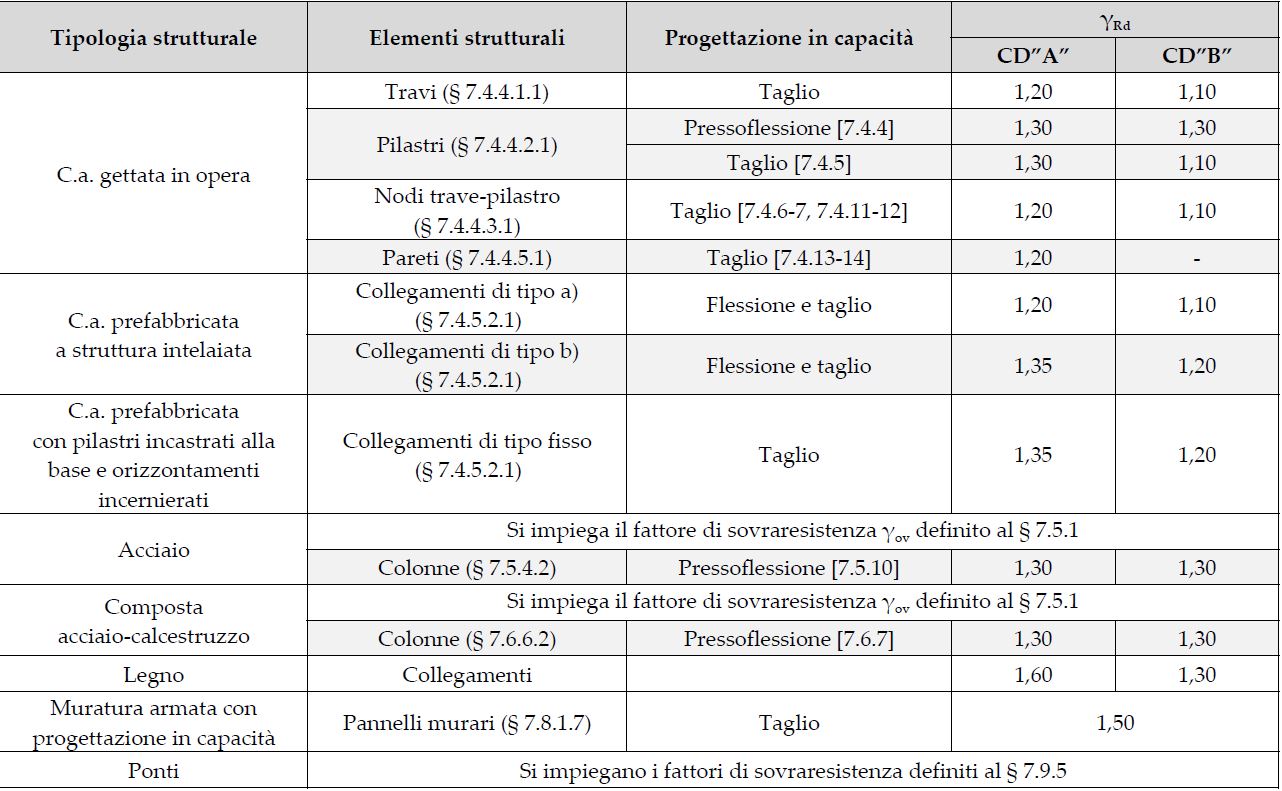

I fattori di sovraresistenza γ_Rd da utilizzare nelle singole verifiche, secondo le regole della progettazione in capacità, sono riportati nella Tab. 7.2.I.
Per le strutture di fondazione vale quanto indicato nel § 7.2.5.
Per gli elementi strutturali secondari delle strutture in elevazione vale quanto indicato nel § 7.2.3.
Per le strutture, o parti di esse, progettate con comportamento strutturale non dissipativo, la capacità delle membrature soggette a flessione o pressoflessione deve essere calcolata, a livello di sezione, al raggiungimento della curvatura di prima plasticizzazione Φ_yd di cui al § 7.4.4.1.2.

7.4.4.1 TRAVI
7.4.4.1.1 Verifiche di resistenza (RES)
In ogni sezione la capacità deve essere superiore o uguale alla corrispondente domanda.
Flessione
La domanda a flessione è quella ottenuta dall’analisi globale della struttura per le combinazioni di carico di cui al § 2.5.3.
La capacità a flessione deve essere valutata come indicato nel § 4.1.2.3.4 sulla base delle armature flessionali effettivamente presenti, compreso il contributo di quelle poste all’interno della larghezza collaborante di eventuali solette piene, se ancorate al di fuori della campata in esame (vedi Fig. 7.4.1).
Fig. 7.4.1 – Larghezza collaborante delle travi

La larghezza collaborante è da assumersi uguale alla larghezza del pilastro b_c (vedi Fig. 7.4.1a) su cui la trave confluisce, più:
- due volte l’altezza della soletta da ciascun lato, nel caso di travi confluenti in pilastri interni (vedi Fig. 7.4.1b);
- due o quattro volte l’altezza della soletta da ciascun lato in cui è presente una trave trasversale di altezza simile, nel caso di travi confluenti rispettivamente in pilastri esterni o interni (vedi Fig. 7.4.1c e 7.4.1d).
Nel caso di travi perimetrali si considera unicamente la soletta collaborante dal lato interno.
Taglio
La domanda a taglio, per ciascuna direzione e ciascun verso di applicazione delle azioni sismiche, si ottiene dalla condizione di equilibrio della trave, considerata incernierata agli estremi, soggetta ai carichi gravitazionali e all’azione della capacità flessionale di progetto nelle due sezioni di plasticizzazione (generalmente quelle di estremità) determinati come indicato in § 4.1.2.3.4 e amplificati del fattore di sovraresistenza γ_Rd di cui alla Tab. 7.2.I.
La domanda a taglio, nei casi in cui le zone dissipative non si localizzino nella trave ma negli elementi che la sostengono, è calcolata sulla base della capacità flessionale di progetto di tali elementi.
Per le strutture in CD”B”, la capacità a taglio è valutata come indicato nel § 4.1.2.3.5.
Per le strutture in CD”A”, vale quanto segue:
- la capacità a taglio si valuta come indicato in § 4.1.2.3., assumendo nelle zone dissipative ctg θ =1;
- se nelle zone dissipative il rapporto tra le domande a taglio, minima e massima, risulta inferiore a -0,5, e se il maggiore tra i valori assoluti delle due domande supera il valore:

dove b_w è la larghezza dell’anima della trave e d è l’altezza utile della sua sezione, allora nel piano verticale di inflessione della trave devono essere disposti due ordini di armature diagonali, l’uno inclinato di +45° e l’altro di -45° rispetto all’asse della trave. In tal caso, la capacità a taglio deve essere affidata per metà alle staffe e per metà ai due ordini di armature inclinate, per le quali deve risultare:

dove A_s è l’area di ciascuno dei due ordini di armature inclinate.

7.4.4.1.2 Verifiche di duttilità (DUT)
La duttilità si quantifica mediante il fattore di duttilità che, per ciascuno dei parametri abitualmente considerati (curvatura, spostamento), è il rapporto tra il valore massimo raggiunto dal parametro in esame e il valore del parametro stesso all’atto della prima plasticizzazione.
Qualora sia necessario verificare (ai sensi del § 7.3.6.1) che la struttura possieda una capacità in duttilità, locale e globale, superiore alla corrispondente domanda si deve operare come segue, riferendosi alla duttilità in curvatura (locale) e alla duttilità in spostamento (globale).
La domanda in duttilità di curvatura allo SLC nelle zone dissipative, espressa mediante il fattore di duttilità in curvatura μ_Φ, qualora non si proceda ad una determinazione diretta mediante analisi non lineare, può essere valutata in via approssimata come:

dove T₁ è il periodo proprio fondamentale della struttura.
La capacità in duttilità di curvatura può essere calcolata come indicato al § 4.1.2.3.4.2.
Tra il fattore di duttilità in spostamento μd (v. § 7.3.3.3) e il fattore di duttilità in curvatura μ_Φ sussiste la relazione μ_Φ = 2μ_d -1 (usualmente conservativa per le strutture in c.a.), mentre tra il fattore di duttilità in spostamento μ_d e il fattore di comportamento q sussistono le relazioni [7.3.9] (v. § 7.3.3.3).

7.4.4.2 PILASTRI
7.4.4.2.1 Verifiche di resistenza (RES)
In ogni sezione la capacità deve essere superiore o uguale alla corrispondente domanda.
Presso-flessione
Per le strutture in CD “A” e in CD “B” la domanda a compressione non deve eccedere, rispettivamente, il 55% e il 65% della capacità massima a compressione della sezione di solo calcestruzzo, per tutte le combinazioni considerate.
Ai fini della progettazione in capacità, per ciascuna direzione e ciascun verso di applicazione delle azioni sismiche, per ogni nodo trave-pilastro (ad eccezione dei nodi in corrispondenza della sommità dei pilastri dell’ultimo orizzontamento), la capacità a flessione complessiva dei pilastri deve essere maggiore della capacità a flessione complessiva delle travi amplificata del coefficiente γ_Rd, in accordo con la formula:

dove:
per il valore di γ_Rd si veda la Tab. 7.2.I;
M_c,Rd è la capacità a flessione del pilastro convergente nel nodo, calcolata per i livelli di sollecitazione assiale presenti nelle combinazioni sismiche delle azioni;
M_b,Rd è la capacità a flessione della trave convergente nel nodo.
Fig. 7.4.2 – Progettazione in capacità dei pilastri

Nella [7.4.4] si assume il nodo in equilibrio ed i momenti, sia nei pilastri sia nelle travi, tra loro concordi. Nel caso in cui i momenti nel pilastro al di sopra e al di sotto del nodo siano tra loro discordi, al primo membro della formula [7.4.4] va posto il momento maggiore in valore assoluto, mentre il minore va sommato ai momenti resistenti delle travi (v. fig. 7.4.2).
Per la sezione di base dei pilastri del piano terreno si adotta come domanda a flessione il maggiore tra il momento risultante dall’analisi e la capacità a flessione M_c,Rd della sezione di sommità del pilastro.
Il confronto capacità-domanda a presso-flessione può essere condotto in maniera semplificata eseguendo, per ciascuna direzione di applicazione del sisma, una verifica a presso-flessione retta con la capacità a flessione del pilastro ridotta del 30%.
Nel caso in cui si sia adottato il modello elastico incrudente di fig. 4.1.3.a, le capacità a flessione M_c,Rd e M_b,Rd si determinano come specificato nel § 4.1.2.3.4.
Taglio
Ai fini della progettazione in capacità, per ciascuna direzione di applicazione del sisma la domanda a taglio V_Ed si ottiene imponendo l’equilibrio con i momenti delle sezioni di estremità (superiore e inferiore) del pilastro M_si,d  M_ii,d , determinate come appresso indicato ed amplificate del fattore di sovraresistenza γ_Rd, secondo l’espressione:

dove:
per il valore di γ_Rd si veda la Tab. 7.2.I;
è il momento nella sezione di estremità (superiore o inferiore) in corrispondenza della formazione delle cerniere nelle travi, dove i valori in sommatoria sono quelli impiegati nella [7.4.4];
M_c,Rd è la capacità a flessione nella sezione di estremità (superiore o inferiore);
l_p è la lunghezza del pilastro.
Nel caso in cui le tamponature non si estendano per l’intera altezza dei pilastri adiacenti, la domanda a taglio da considerare per la parte del pilastro priva di tamponamento è valutata utilizzando la relazione [7.4.5], dove l’altezza l_p è assunta pari all’estensione della parte di pilastro priva di tamponamento.
La capacità a taglio delle sezioni dei pilastri è calcolata come indicato nel § 4.1.2.3.5.

7.4.4.2.2 Verifiche di duttilità (DUT)
Vale quanto enunciato al § 7.4.4.1.2.

7.4.4.3 NODI TRAVE-PILASTRO
Si definisce nodo la zona del pilastro che si sovrappone alle travi in esso concorrenti.
Si distinguono due tipi di nodi:
- interamente confinati: quando in ognuna delle quattro facce verticali si innesta una trave; il confinamento si considera realizzato quando, su ogni faccia del nodo, la sezione della trave copre per almeno i 3/4 la larghezza del pilastro e, su entrambe le coppie di facce opposte del nodo, le sezioni delle travi si ricoprono per almeno i 3/4 dell’altezza;
- non interamente confinati: quando non appartenenti alla categoria precedente.

7.4.4.3.1 Verifiche di resistenza (RES)
Il nodo deve essere progettato in maniera tale da evitare una sua rottura anticipata rispetto alle zone delle travi e dei pilastri in esso concorrenti.
In ogni nodo la capacità a taglio deve essere superiore o uguale alla corrispondente domanda.
La domanda a taglio in direzione orizzontale deve essere calcolata tenendo conto delle sollecitazioni più gravose che, per effetto dell’azione sismica, si possono verificare negli elementi che vi confluiscono. In assenza di più accurate valutazioni, la domanda a taglio agente nel nucleo di calcestruzzo del nodo può essere calcolata, per ciascuna direzione dell’azione sismica, come:


in cui per il valore di γ_Rd si veda la Tab. 7.2.I, A_s1 ed A_s2 sono rispettivamente l’area dell’armatura superiore ed inferiore della trave e V_C è la forza di taglio nel pilastro al di sopra del nodo, derivante dall’analisi in condizioni sismiche.
Le forze di taglio che agiscono sui nodi devono corrispondere alla più avversa direzione di provenienza dell’azione sismica, la quale si riflette sulla scelta dei valori di A_s1, A_s2 e V_C da utilizzare nelle espressioni [7.4.6] e [7.4.7].
La capacità a taglio del nodo è fornita da un meccanismo a traliccio che, a seguito della fessurazione diagonale, vede operare contemporaneamente un meccanismo di taglio compressione ed un meccanismo di taglio trazione. Si devono pertanto soddisfare requisiti atti a garantire l’efficacia dei due meccanismi.
La compressione nel puntone diagonale indotta dal meccanismo a traliccio non deve eccedere la resistenza a compressione del calcestruzzo. In assenza di modelli più accurati, il requisito può ritenersi soddisfatto se:

in cui

ed α_j è un coefficiente che vale 0,6 per nodi interni e 0,48 per nodi esterni, νd è la forza assiale nel pilastro al di sopra del nodo, normalizzata rispetto alla resistenza a compressione della sezione di solo calcestruzzo, h_jc è la distanza tra le giaciture più esterne delle armature del pilastro, b_j è la larghezza effettiva del nodo. Quest’ultima è assunta pari alla minore tra:
a) la maggiore tra le larghezze della sezione del pilastro e della sezione della trave;
b) la minore tra le larghezze della sezione del pilastro e della sezione della trave, ambedue aumentate di metà altezza della sezione del pilastro.
Per evitare che la massima trazione diagonale del calcestruzzo ecceda la f_ctd deve essere previsto un adeguato confinamento. In assenza di modelli più accurati, si possono disporre nel nodo staffe orizzontali di diametro non inferiore a 6 mm, in modo che:

in cui i simboli già utilizzati hanno il significato in precedenza illustrato, A_sh è l’area totale della sezione delle staffe e h_jw è la distanza tra le giaciture di armature superiori e inferiori della trave.
In alternativa, l’integrità del nodo a seguito della fessurazione diagonale può essere garantita integralmente dalle staffe orizzontali se:


dove per il valore di γ_Rd si veda la Tab. 7.2.I, A_s1 ed A_s2 hanno il valore visto in precedenza, νd è la forza assiale normalizzata agente al di sopra del nodo, per i nodi interni, al di sotto del nodo, per i nodi esterni.

7.4.4.4 DIAFRAMMI ORIZZONTALI
7.4.4.4.1 Verifiche di resistenza (RES)
Gli orizzontamenti devono essere in grado di trasmettere le forze ottenute dall’analisi, aumentate del 30%.

7.4.4.5 PARETI
Si definisce parete un elemento strutturale di supporto per altri elementi che abbia una sezione trasversale rettangolare o ad essa assimilabile, anche per tratti, caratterizzata in ciascun tratto da un rapporto tra dimensione massima l_w e dimensione minima b w in pianta l_w /b_w > 4 (v. fig. 7.4.3). Le pareti possono avere sezione orizzontale composta da uno (parete semplice) o più (parete composta) segmenti rettangolari. Pareti semplici possono avere appendici con l_w /b_w ≤ 4. Si raccomanda che pareti composte da più segmenti rettangolari collegati o che si intersecano (sezioni a L, T, U o simili) siano considerate unità intere, che consistono di una o più anime parallele, o approssimativamente parallele, alla direzione della forza di taglio sismica agente e di una o più flange normali o approssimativamente normali ad essa. Le pareti si definiscono snelle se il rapporto h_w/l_w > 2, tozze in caso contrario, essendo h_w l’altezza totale della parete (v. fig. 7.4.3) misurata a partire dalla sua base

7.4.4.5.1 Verifiche di resistenza (RES)
La capacità deve essere superiore o uguale alla corrispondente domanda.
Nel caso di pareti semplici, la verifica di resistenza si esegue con riferimento al rettangolo di base avente dimensione maggiore l_w e dimensione minore b_w. A tal fine si intende per base della parete l’estradosso del suo piano di fondazione o la sommità della struttura scatolare interrata avente diaframmi rigidi e pareti perimetrali; in quest’ultimo caso la verifica della struttura scatolare di base è comunque necessaria.
Fig. 7.4.3 – Sezioni resistenti delle pareti semplici e composte (la freccia indica la direzione del sisma)

Nel caso di pareti composte, la verifica di resistenza si esegue considerando la parte di sezione costituita dalle anime parallele, o approssimativamente parallele, alla direzione dell’azione sismica esaminata ed assumendo che la larghezza efficace della flangia su ciascun lato dell’anima considerata si estenda, dalla faccia dell’anima, del valore minimo tra (v. fig. 7.4.3):
a) la larghezza reale (l_f) della flangia;
b) il 25% dell’altezza totale della parete (h_w) al di sopra del livello considerato;
c) la metà della distanza (d) tra anime adiacenti.
Tra pareti sismiche primarie (v. §7.2.3) è permessa, per la singola parete, una ridistribuzione degli effetti dell'azione sismica fino al 30%, purché non si verifichi una riduzione della domanda totale di resistenza delle pareti. Si raccomanda che le forze di taglio siano ridistribuite insieme con i momenti flettenti, in modo tale che nelle singole pareti il rapporto tra i momenti flettenti e le forze di taglio non vari in maniera apprezzabile. Nelle pareti soggette a grandi variazioni dell’azione assiale, come per esempio nelle pareti accoppiate, si raccomanda che i momenti e i tagli siano ridistribuiti dalle pareti soggette a modesta compressione o a trazione semplice a quelle soggette a un’elevata compressione assiale.
Tra travi di collegamento di pareti accoppiate è permessa, per la singola trave, una ridistribuzione degli effetti dell’azione sismica fino al 20%, purché non vari l’azione assiale sismica alla base di ogni singola parete.
In mancanza di analisi più accurate, la domanda di progetto nelle pareti può essere determinata mediante le procedure semplificate illustrate nel seguito.
Presso-flessione
Per le sole pareti snelle, sia in CD”A” sia in CD”B”, la domanda in termini di momenti flettenti lungo l’altezza della parete (linea c di fig. 7.4.4) è ottenuta per traslazione verso l’alto dell’inviluppo del diagramma dei momenti (linea b di fig. 7.4.4) derivante dai momenti forniti dall’analisi (linea a di fig. 7.4.4); l’inviluppo può essere assunto lineare se la struttura non presenta significative discontinuità in termini di massa, rigidezza e resistenza lungo l’altezza.
La traslazione deve essere in accordo con l’inclinazione degli elementi compressi nel meccanismo resistente a taglio e può essere assunta pari ad h_cr (altezza della zona inelastica dissipativa di base).
Fig. 7.4.4 – Traslazione del diagramma dei momenti flettenti per strutture a pareti e strutture miste

In assenza di analisi più accurate, si può assumere che l’altezza della zona dissipativa h_cr al di sopra della base della parete, possa essere valutata rispettando le condizioni seguenti:

dove l_w e h_w hanno il significato mostrato in fig. 7.4.3, n è il numero di piani della costruzione, h_s è l’altezza libera di piano.
Per tutte le pareti, la domanda in forza normale di compressione non deve eccedere rispettivamente il 35% in CD”A” e il 40% in CD”B” della capacità massima a compressione della sezione di solo calcestruzzo, per tutte le combinazioni considerate.
Le verifiche devono essere condotte nel modo indicato per i pilastri nel § 7.4.4.2.1 tenendo conto, nella determinazione della capacità, di tutte le armature longitudinali presenti nella parete.
Per le pareti estese debolmente armate, occorre limitare le tensioni di compressione nel calcestruzzo per prevenire l’instabilità fuori dal piano, secondo quanto indicato nel § 4.1.2.3.9.2 per i pilastri singoli. Se il fattore di comportamento q è superiore a 2, si deve tener conto della domanda in forza assiale dinamica aggiuntiva che si genera nelle pareti per effetto dell’apertura e chiusura di fessure orizzontali e del sollevamento dal suolo. In assenza di più accurate analisi essa può essere assunta pari al ±50% della domanda in forza assiale dovuta ai carichi gravitazionali relativi alla combinazione sismica di progetto.
Taglio
Per le pareti si deve tener conto del possibile incremento delle forze di taglio a seguito della formazione della cerniera plastica alla base della parete. A tal fine, la domanda di taglio di progetto deve essere incrementata del fattore:


dove per γ_Rd si veda la Tab. 7.2.I, e con M_Ed ed M_Rd si indicano i momenti flettenti di progetto, rispettivamente, di domanda e di capacità alla base della parete, con T₁ il periodo fondamentale di vibrazione dell’edificio nella direzione dell’azione sismica, con Se(T) l’ordinata dello spettro di risposta elastico corrispondente all’ascissa T.
Nelle strutture miste, il taglio nelle pareti snelle deve tener conto delle sollecitazioni dovute ai modi di vibrare superiori. A tal fine, il taglio derivante dall’analisi (linea a di fig. 7.4.5) può essere sostituito dal taglio incrementato (linea b di fig. 7.4.5) e quest’ultimo dal diagramma inviluppo (linea c di Fig. 7.4.5); h_w è l’altezza della parete, V_A è il taglio alla base già incrementato, V_B è il taglio ad 1/3 dell’altezza h_w, che comunque deve essere assunto almeno pari a V_A/2.
Fig. 7.4.5 – Diagramma di inviluppo delle forze di taglio nelle pareti di strutture miste

Nelle pareti estese debolmente armate, per garantire che lo snervamento a flessione preceda il raggiungimento dello stato limite ultimo per taglio, il taglio derivante dall’analisi deve essere amplificato, ad ogni piano, del fattore (q+1)/2.
Nelle verifiche delle pareti, sia in CD “A” sia in CD “B”, si deve considerare: la possibile rottura a taglio-compressione del calcestruzzo dell’anima, la possibile rottura a taglio-trazione delle armature dell’anima e la possibile rottura per scorrimento nelle zone dissipative.
Verifica a taglio-compressione del calcestruzzo dell’anima
La determinazione della resistenza è condotta in accordo con il § 4.1.2.3.5, assumendo un braccio delle forze interne z pari a 0,8 l_w ed un’inclinazione delle diagonali compresse pari a 45°. Nelle zone dissipative tale resistenza va moltiplicata per un fattore riduttivo 0,4.
Verifica a taglio-trazione dell’armatura dell’anima
Il calcolo dell’armatura d’anima deve tener conto del rapporto di taglio α_s = M_Ed /(V_Ed l_w). Per la verifica va considerato, ad ogni piano, il massimo valore di α_s.
Se α_s ≥ 2, la determinazione della resistenza è condotta in accordo con il § 4.1.2.3.5, assumendo un braccio delle forze interne z pari a 0,8 l_w ed un’inclinazione delle diagonali compresse pari a 45°. Altrimenti si utilizzano le seguenti espressioni:


in cui ϱh e ϱv sono i rapporti tra l’area della sezione dell’armatura orizzontale o verticale d’anima, rispettivamente, e l’area della relativa sezione di calcestruzzo, f_yd,h e f_yd,v sono i valori di progetto della resistenza delle armature orizzontali e verticali, N_Ed è la forza assiale di progetto (positiva se di compressione), V_Rd,c è la resistenza a taglio degli elementi non armati, determinata in accordo con il § 4.1.2.3.5.1, da assumersi nulla nelle zone dissipative quando N_Ed è di trazione.
Verifica a scorrimento nelle zone dissipative
Sui possibili piani di scorrimento (per esempio le riprese di getto o i giunti costruttivi) posti all’interno delle zone dissipative deve risultare:

dove V_Rd,S è il valore di progetto della resistenza a taglio nei confronti dello scorrimento

nella quale V_dd, V_id e V_fd rappresentano, rispettivamente, il contributo dell’effetto “spinotto” delle armature verticali, il contributo delle armature inclinate presenti alla base, il contributo della resistenza per attrito, e sono dati dalle espressioni:



dove η è dato dall’espressione [7.4.9] (in cui α_j = 0,60), μ_f è il coefficiente d’attrito calcestruzzo-calcestruzzo sotto azioni cicliche (può essere assunto pari a 0,60), ∑ A_sj è la somma delle aree delle barre verticali intersecanti il piano contenente la potenziale superficie di scorrimento, ξ è l’altezza della parte compressa della sezione normalizzata all’altezza della sezione, A_si è l’area di ciascuna armatura inclinata che attraversa il piano detto formando con esso un angolo Φ_i.
Per le pareti tozze deve risultare V_id>V_Ed/2.
La presenza di armature inclinate comporta un incremento della resistenza a flessione alla base della parete che deve essere considerato quando si determina il taglio di progetto V_Ed.

7.4.4.5.2 Verifiche di duttilità (DUT)
La domanda in duttilità di curvatura nelle zone dissipative delle pareti può essere espressa mediante il fattore di duttilità in curvatura μ_Φ ; qualora non si proceda ad una determinazione diretta mediante analisi non lineare, tale domanda può essere valutata attribuendo a μ_Φ i valori forniti dalle [7.4.3] del § 7.4.4.1.2 con il valore di q in queste espressioni ridotto del fattore M_Ed/M_Rd, dove M_Ed è il momento flettente di progetto alla base della parete fornito dall’analisi nella situazione sismica di progetto e M_Rd è la resistenza flessionale di progetto.
La capacità in duttilità di curvatura può essere calcolata, in termini di fattore di duttilità in curvatura μ_Φ, come rapporto tra la curvatura Φ_u cui corrisponde una riduzione del 15% della massima resistenza a flessione – oppure il raggiungimento della deformazione ultima del calcestruzzo e/o dell’acciaio – e la curvatura convenzionale Φ_yd di prima plasticizzazione quale definita nel § 4.1.2.3.4.2.
Nelle sole regioni di estremità della sezione trasversale, dette “elementi di bordo”, si può tener conto, nel calcolo della capacità, dell’effetto del confinamento purché congiuntamente all’espulsione dei copriferri al raggiungimento, in essi, della deformazione ultima di compressione del calcestruzzo non confinato (0,35%); gli elementi di bordo (zone campite di fig. 7.4.6) si assumono di larghezza b₀ pari alla larghezza b_w della sezione diminuita dello spessore dei copriferri e di lunghezza l_C pari all’estensione della zona nella quale la deformazione a compressione del calcestruzzo supera ε_cu2=0,35%. In ogni caso: l_C ≥ max (0,15·l_W, 0,15·b_W).
Fig. 7.4.6 – Elementi di bordo di una parete, diagramma delle corrispondenti curvature, schema esemplificativo delle armature di confinamento

Il valore di x_u si ricava dalla condizione di equilibrio della sezione nella combinazione di progetto sismica facendo riferimento, per la valutazione della deformazione ultima del calcestruzzo ε_cu2,c, alla quantità di armatura di confinamento effettivamente presente (v. § 4.1.2.1.2.1).
Nel caso si utilizzi la formulazione semplificata indicata al § 7.4.6.2.4 per eseguire la verifica di duttilità, si può porre l_c ≥ max (0,20·l_w, 1,5·b_w).

7.4.4.6 TRAVI DI ACCOPPIAMENTO DEI SISTEMI A PARETI
La verifica delle travi di accoppiamento è da eseguire con i procedimenti contenuti nel § 7.4.4.1 se è soddisfatta almeno una delle due condizioni seguenti:
- il rapporto tra luce netta e altezza è uguale o superiore a 3;
-  la sollecitazione di taglio di progetto risulta:

essendo b la larghezza e d l’altezza utile della sezione.
Se le condizioni precedenti non sono soddisfatte la sollecitazione di taglio deve essere assorbita da due ordini di armature diagonali, opportunamente staffate, disposte ad X sulla trave che si ancorano nelle pareti adiacenti, con sezione pari, per ciascuna diagonale, ad A_s tale da soddisfare la relazione:

essendo Φ l’angolo minimo tra ciascuna delle due diagonali e l’asse orizzontale.
Travi aventi altezza pari allo spessore del solaio non sono da considerare efficaci ai fini dell’accoppiamento.

7.4.5 COSTRUZIONI CON STRUTTURA PREFABBRICATA
La prefabbricazione di parti di una struttura progettata per rispondere alle prescrizioni relative agli edifici in calcestruzzo armato richiede la dimostrazione che il collegamento in opera delle parti sia tale da conferire alla struttura stessa le prestazioni assunte, in termini di resistenza, rigidezza e duttilità, nel modello di calcolo.
Per la trasmissione di forze orizzontali tra parti della struttura non è mai consentito confidare sull’attrito conseguente ai carichi gravitazionali, salvo in presenza di dispositivi espressamente progettati per tale scopo.
Le prescrizioni di cui al presente § 7.4.5 sono aggiuntive rispetto a quelle contenute nei capitoli precedenti, per quanto applicabili e non esplicitamente modificate.

7.4.5.1 TIPOLOGIE STRUTTURALI E FATTORI DI COMPORTAMENTO
Si considerano le tipologie di sistemi strutturali già definite al § 7.4.3.1 con, in aggiunta, le seguenti:
- strutture a pannelli;
- strutture monolitiche a cella;
- strutture con pilastri incastrati alla base ed orizzontamenti ad essi incernierati.
I valori massimi di q₀ per queste ultime categorie sono contenuti nella tabella 7.3.II.
Altre tipologie possono essere utilizzate giustificando i fattori di comportamento adottati e impiegando regole di dettaglio tali da garantire i requisiti generali di sicurezza di cui alle presenti norme.
Nelle strutture prefabbricate il meccanismo di dissipazione energetica è associato prevalentemente alle rotazioni plastiche nelle zone dissipative. In aggiunta, la dissipazione può avvenire attraverso meccanismi plastici a taglio nelle connessioni, purché le forze di richiamo non diminuiscano significativamente al susseguirsi dei cicli dell’azione sismica e si evitino fenomeni d’instabilità. Nella scelta del fattore di comportamento complessivo q possono essere considerate le capacità di dissipazione per meccanismi a taglio, specialmente nei sistemi a pareti prefabbricate, tenendo conto dei valori di duttilità locali a scorrimento μ_s.
Nelle strutture con pilastri incastrati alla base e orizzontamenti collegati ad essi mediante cerniere fisse, la dissipazione di energia avviene unicamente nelle sezioni dei pilastri allo spiccato dalle fondazioni o dalla struttura scatolare rigida di base di cui al § 7.2.1. Per assicurare l’efficacia di tale dissipazione, in tali zone è richiesta la verifica di duttilità, indipendentemente dai particolari costruttivi adottati. A tal fine, non è consentito il ricorso alla [7.4.29] di cui al § 7.4.6.2.2.

7.4.5.2 COLLEGAMENTI
I collegamenti tra gli elementi prefabbricati - e tra questi e le fondazioni - condizionano in modo sostanziale il comportamento statico dell’organismo strutturale e la sua risposta sotto azioni sismiche.
I collegamenti tra gli elementi prefabbricati, strutturali e non, devono essere appositamente progettati per garantire le condizioni di vincolo previste dallo schema strutturale adottato e per possedere capacità di spostamento e di resistenza maggiori delle corrispondenti domande.
I dispositivi meccanici che realizzano tali collegamenti devono essere qualificati secondo le procedure di cui al § 11.8.
Per le strutture a pannelli l’idoneità dei collegamenti tra i pannelli realizzati con giunti gettati o saldati deve essere adeguatamente dimostrata mediante le prove sperimentali di idoneità.
Per strutture a telaio i collegamenti tra elementi monodimensionali (trave-pilastro) devono garantire la congruenza degli spostamenti verticali e orizzontali, e il trasferimento delle sollecitazioni deve essere assicurato da dispositivi meccanici. A questo vincolo può accoppiarsi, all’altro estremo della trave, un appoggio mobile. L’ampiezza del piano di scorrimento deve risultare, con ampio margine, maggiore dello spostamento dovuto all’azione sismica.
Per strutture a pilastri incastrati alla base e orizzontamenti collegati ad essi, il collegamento tra pilastro ed elemento orizzontale deve essere di tipo cerniera (rigida o elastica). Appoggi mobili sono possibili in corrispondenza di giunti. Le travi prefabbricate in semplice appoggio devono essere strutturalmente connesse ai pilastri o alle pareti (di supporto). Le connessioni devono assicurare la trasmissione delle forze orizzontali nella situazione sismica di progetto senza fare affidamento sull’attrito. Ciò vale anche per le connessioni tra gli elementi secondari dell’impalcato e le travi portanti.
Per gli elementi di collegamento va controllato che non diano luogo a dissesti locali sul conglomerato sotto l’applicazione di cicli di carico ripetuti.
In tutti i casi, i collegamenti devono essere in grado di assorbire gli spostamenti relativi e di trasferire le forze risultanti dall’analisi, con adeguati margini di sicurezza.
In aggiunta alle precedenti regole generali, nelle strutture a comportamento dissipativo si applicano anche le seguenti regole specifiche.
Negli elementi prefabbricati e nei loro collegamenti si deve tener conto del possibile degrado a seguito delle deformazioni cicliche in campo plastico. Quando necessario, la resistenza di progetto dei collegamenti prefabbricati valutata per carichi non ciclici deve essere opportunamente ridotta per le verifiche sotto azioni sismiche.
In caso di collegamenti tra elementi prefabbricati di natura non monolitica, che influenzino in modo sostanziale il comportamento statico dell’organismo strutturale, e quindi anche la sua risposta sotto azioni sismiche, sono possibili le tre situazioni seguenti, a ciascuna delle quali deve corrispondere un opportuno criterio di dimensionamento:
a) collegamenti situati al di fuori delle previste zone dissipative, che quindi non influiscono sulle capacità dissipative della struttura;
b) collegamenti situati in prossimità delle previste zone dissipative alle estremità degli elementi prefabbricati, ma sovradimensionati in modo tale da non pregiudicare la plasticizzazione delle zone dissipative stesse;
c) collegamenti situati nelle previste zone dissipative alle estremità degli elementi prefabbricati, dotati delle necessarie caratteristiche in termini di duttilità e di quantità di energia dissipabile.

7.4.5.2.1 Indicazioni progettuali
STRUTTURE INTELAIATE
Alle strutture intelaiate a comportamento dissipativo si applicano le seguenti regole di progetto.
Collegamenti lontani dalle zone dissipative o di tipo a)
Il collegamento deve essere posizionato ad una distanza dalla estremità dell’elemento, trave o pilastro, dove si ha la zona dissipativa, pari almeno alla lunghezza del tratto ove è prevista armatura trasversale di contenimento, ai sensi del § 7.4.4.1.2 e del § 7.4.4.2.2, aumentata di una volta l’altezza utile della sezione.
La resistenza del collegamento deve essere non inferiore alla sollecitazione locale di progetto. Per il momento di domanda si assume il maggiore tra il valore derivante dall’analisi e il valore ricavato, con la progettazione in capacità, dai momenti di capacità delle zone dissipative adiacenti moltiplicati per il fattore di sovraresistenza γ_Rd di cui alla Tab. 7.2.I. Il taglio di progetto è determinato con le regole della progettazione in capacità di cui al § 7.4.4.1.1 (travi) e § 7.4.4.2.1 (pilastri), utilizzando il fattore di sovraresistenza γ_Rd di cui alla Tab. 7.2.I.
Collegamenti sovradimensionati o di tipo b)
Le parti degli elementi adiacenti alle unioni devono essere dimensionate con gli stessi procedimenti della progettazione in capacità previsti nel § 7.4.4 per le strutture gettate in opera, in funzione della classe di duttilità adottata, e dotate dei relativi dettagli di armatura che ne assicurino la prevista duttilità. Si utilizza il fattore di sovraresistenza di cui alla Tab. 7.2.I.
Le armature longitudinali delle connessioni devono essere completamente ancorate prima delle sezioni terminali delle zone dissipative. Le armature delle zone dissipative devono essere completamente ancorate fuori delle connessioni.
Per strutture in CD”A” non è ammessa la giunzione dei pilastri all’interno dei nodi e delle zone dissipative.
Collegamenti che dissipano energia o di tipo c)
Previa dimostrazione analitica che il funzionamento del collegamento è equivalente a quello di uno interamente realizzato in opera e che soddisfi le prescrizioni di cui al § 7.4.4, la struttura è assimilabile ad una di tipo monolitico.
L’idoneità di giunzioni atte a realizzare il meccanismo plastico previsto per le strutture a telaio e a soddisfare le richieste globali e locali di duttilità ciclica nella misura corrispondente alle CD“A” e “B” può essere desunta da normative di comprovata validità oppure da prove sperimentali in scala reale che includano almeno tre cicli completi di deformazione di ampiezza corrispondente al fattore di comportamento q, eseguite su sotto-insiemi strutturali significativi.
STRUTTURE A PILASTRI INCASTRATI ALLA BASE E ORIZZONTAMENTI AD ESSI INCERNIERATI
I collegamenti ad appoggio mobile sono consentiti per le sole strutture monopiano e devono essere dimensionati come indicato al § 7.2.2.
In aggiunta alle precedenti regole generali, nelle strutture a comportamento dissipativo si applicano anche le seguenti regole specifiche.
Per le strutture monopiano, la resistenza a taglio dei collegamenti a cerniera non deve essere inferiore alla forza orizzontale necessaria per indurre nella sezione di base del pilastro un momento flettente pari al momento resistente ultimo, moltiplicata per un fattore di sovraresistenza γ_Rd di cui alla Tab. 7.2.I.
Per le strutture pluripiano, i collegamenti a cerniera devono essere dimensionati nei confronti della forza di piano in equilibrio con il diagramma del taglio risultante dalle indicazioni fornite nella sezione “Pilastri” del § 7.4.5.3.

7.4.5.2.2 Valutazione della resistenza
La resistenza delle connessioni tra elementi prefabbricati deve essere valutata con gli stessi coefficienti parziali di sicurezza applicabili alle situazioni non sismiche, come indicato nei §§ 4.1.2.1.1, 4.2.4.1.1, 4.2.4.1.4 o 4.2.8 secondo quanto di competenza.
Nella valutazione della resistenza allo scorrimento si deve trascurare l’attrito dovuto agli sforzi esterni di compressione.
Nelle strutture a comportamento dissipativo gli elementi di acciaio utilizzati per realizzare la connessione devono possedere caratteristiche di resistenza, duttilità e dissipazione conformi a quanto previsto nel progetto.

7.4.5.3 ELEMENTI STRUTTURALI
Per gli elementi strutturali si applicano le regole progettuali degli elementi non prefabbricati.
Pilastri
Per strutture a pilastri incastrati alla base e orizzontamenti ad essi incernierati, le colonne devono essere fissate in fondazione con vincoli d’incastro.
Per le strutture a comportamento dissipativo, connessioni pilastro-pilastro all’interno delle zone dissipative sono permesse solo per strutture in CD”B”.
Per strutture a comportamento dissipativo con pilastri pluripiano incastrati alla base e con travi incernierate ai pilastri stessi, deve essere considerato l’incremento del taglio, da valutarsi in accordo alla [7.4.14].
Pareti di pannelli prefabbricati
Deve essere evitato il degrado della resistenza delle connessioni. Tale requisito si ritiene soddisfatto se tutte le connessioni verticali sono ruvide o provviste di connettori a taglio e verificate a taglio.
Nella verifica delle connessioni orizzontali la forza assiale di trazione deve essere portata da un’armatura longitudinale verticale disposta nella zona tesa del pannello e ancorata completamente nel corpo dei pannelli soprastanti e sottostanti. Per le connessioni che sono solo parzialmente tese sotto le azioni sismiche, la verifica di resistenza a taglio deve essere fatta considerando esclusivamente la zona compressa; in questo caso come valore della forza assiale si deve considerare il valore della risultante di compressione su questa zona.
Diaframmi
Il comportamento a diaframma è reso più efficace se nelle zone di collegamento degli orizzontamenti sono predisposti appositi supporti. Un’appropriata cappa di calcestruzzo armato gettato in opera può migliorare significativamente la rigidezza dei diaframmi.
Le forze di trazione devono essere portate da apposite armature disposte lungo il perimetro del diaframma e nelle connessioni interne con gli altri elementi prefabbricati. Se si prevede una cappa di calcestruzzo armato gettato in opera, dette armature possono essere posizionate nella cappa stessa.
Gli elementi di sostegno, sia al di sotto sia al di sopra del diaframma, devono essere adeguatamente connessi ad esso; a tal fine non si considerano le forze di attrito dovute alle forze di compressione esterne. Per le strutture a comportamento dissipativo, le forze di taglio lungo le connessioni piastra-piastra o piastra-trave devono essere moltiplicate per un fattore maggiorativo pari a 1,30.

7.4.6 DETTAGLI COSTRUTTIVI
Le indicazioni fornite nel seguito in merito ai dettagli costruttivi si applicano alle strutture in c.a. a comportamento dissipativo, sia gettate in opera sia prefabbricate. I dettagli costruttivi sono articolati in termini di:
- limitazioni geometriche,
- limitazioni di armatura.

7.4.6.1 LIMITAZIONI GEOMETRICHE
7.4.6.1.1 Travi
La larghezza b della trave deve essere ≥ 20 cm e, per le travi “a spessore di solaio”, deve essere non maggiore della larghezza del pilastro, aumentata da ogni lato di metà dell’altezza della sezione trasversale della trave stessa, risultando comunque non maggiore di due volte b_c, essendo b_c la larghezza del pilastro misurata ortogonalmente all’asse della trave.
Il rapporto b/h tra larghezza e altezza della trave deve essere ≥ 0,25.
Non deve esserci eccentricità tra l’asse delle travi che sostengono pilastri in falso e l’asse dei pilastri che le sostengono. Le travi devono avere almeno due supporti, costituiti da pilastri o pareti.
Le zone dissipative si estendono, per CD”A” e CD”B”, per una lunghezza pari rispettivamente a 1,5 e 1,0 volte l’altezza della sezione della trave, misurata a partire dalla faccia del nodo trave-pilastro o da entrambi i lati a partire dalla sezione di prima plasticizzazione. Per travi che sostengono un pilastro in falso, si assume una lunghezza pari a 2 volte l’altezza della sezione misurata da entrambe le facce del pilastro. Le pareti non possono appoggiarsi in falso su travi o solette.

7.4.6.1.2 Pilastri
La dimensione minima della sezione trasversale non deve essere inferiore a 25 cm.
Se θ, quale definito nel § 7.3.1, risulta > 0,1, la dimensione della sezione trasversale nella direzione parallela al piano d’inflessione non deve essere inferiore ad un ventesimo della maggiore tra le distanze tra il punto in cui si annulla il momento flettente e le estremità del pilastro. Quest’ultima limitazione geometrica non si applica quando gli effetti del secondo ordine siano presi in conto incrementando gli effetti dell'azione sismica di un fattore pari a 1/(1- θ) quando θ è compreso tra 0,1 e 0,2 o computati attraverso un’analisi non lineare quando θ è compreso tra 0,2 e 0,3.
In assenza di analisi più accurate, si può assumere che la lunghezza della zona dissipativa sia la maggiore tra: l’altezza della sezione, 1/6 dell’altezza libera del pilastro, 45 cm, l’altezza libera del pilastro se questa è inferiore a 3 volte l’altezza della sezione.

7.4.6.1.3 Nodi trave-pilastro
Sono da evitare, per quanto possibile, eccentricità tra l’asse della trave e l’asse del pilastro concorrenti in un nodo. Qualora tale eccentricità superi 1/4 della larghezza del pilastro, la trasmissione degli sforzi deve essere assicurata da armature adeguatamente dimensionate allo scopo.

7.4.6.1.4 Pareti
Le pareti non possono appoggiarsi in falso su travi o solette.
Lo spessore delle pareti, anche se estese debolmente armate, deve essere non inferiore al massimo tra 15 cm (20 cm nel caso in cui nelle travi di collegamento siano da prevedersi, ai sensi del § 7.4.4.6, armature inclinate) e 1/20 dell’altezza libera d’interpiano.
Possono derogare a tale limite, su motivata indicazione del progettista, le strutture a funzionamento scatolare a un solo piano non destinate ad uso abitativo.
Devono essere evitate aperture distribuite irregolarmente, salvo che la loro presenza non sia specificamente considerata nell’analisi, nel dimensionamento e nella disposizione delle armature.

7.4.6.2 LIMITAZIONI DI ARMATURA
Le giunzioni di barre mediante saldatura o dispositivi meccanici sono vietate in corrispondenza delle zone dissipative degli elementi strutturali. Nelle colonne e nelle pareti, la giunzione di barre mediante dispositivi meccanici di collegamento è concessa se dispositivi ed elementi, qualificati secondo quanto indicato al § 11.3.2.9, sono oggetto di prove appropriate in condizioni compatibili con la classe di duttilità scelta.

7.4.6.2.1 Travi
Armature longitudinali
Almeno due barre di diametro non inferiore a 14 mm devono essere presenti superiormente e inferiormente, per tutta la lunghezza della trave.
In ogni sezione della trave, salvo giustificazioni che dimostrino che le modalità di collasso della sezione sono coerenti con la classe di duttilità adottata, il rapporto geometrico ϱ relativo all’armatura tesa, indipendentemente dal fatto che l’armatura tesa sia quella al lembo superiore della sezione A_s o quella al lembo inferiore della sezione Ai, deve essere compreso entro i seguenti limiti:

L’armatura superiore, disposta per il momento negativo alle estremità delle travi, deve essere contenuta, per almeno il 75%, entro la larghezza dell’anima e comunque, per le sezioni a T o ad L, entro una fascia di soletta pari, rispettivamente, alla larghezza del pilastro, od alla larghezza del pilastro aumentata di 2 volte lo spessore della soletta da ciascun lato del pilastro, a seconda che nel nodo manchi o sia presente una trave ortogonale. Almeno ¼ della suddetta armatura deve essere mantenuta per tutta la lunghezza della trave.
Le armature longitudinali delle travi, sia superiori sia inferiori, devono attraversare, di regola, i nodi senza ancorarsi o giuntarsi per sovrapposizione in essi. Quando ciò non risulti possibile, sono da rispettare le seguenti prescrizioni:
- le barre vanno ancorate oltre la faccia opposta a quella di intersezione con il nodo, oppure rivoltate verticalmente in corrispondenza di tale faccia, a contenimento del nodo;
- la lunghezza di ancoraggio delle armature tese va calcolata in modo da sviluppare una tensione nelle barre pari a 1,25 f_yk, e misurata a partire da una distanza pari a 6 diametri dalla faccia del pilastro verso l’interno.
La parte dell’armatura longitudinale della trave che si ancora oltre il nodo non può terminare all’interno di una zona dissipativa, ma deve ancorarsi oltre di essa.
La parte dell’armatura longitudinale della trave che si ancora nel nodo, deve essere collocata all’interno delle staffe del pilastro.
Per prevenire lo sfilamento di queste armature il diametro delle barre non inclinate deve essere ≤ α_bL volte l’altezza della sezione del pilastro, essendo

Se per nodi esterni non è possibile soddisfare tale limitazione, si può prolungare la trave oltre il pilastro, si possono usare piastre saldate alla fine delle barre, si possono piegare le barre per una lunghezza minima pari a 10 volte il loro diametro disponendo un’apposita armatura trasversale dietro la piegatura.
Armature trasversali
Nelle zone dissipative devono essere previste staffe di contenimento. La prima staffa di contenimento deve distare non più di 5 cm dalla sezione a filo pilastro; le successive devono essere disposte ad un passo non superiore alla minore tra le grandezze seguenti:
- un quarto dell’altezza utile della sezione trasversale;
- 175 mm e 225 mm, rispettivamente per CD”A” e CD “B”;
- 6 volte e 8 volte il diametro minimo delle barre longitudinali considerate ai fini delle verifiche, rispettivamente per CD”A” e CD “B”
- 24 volte il diametro delle armature trasversali.
Per staffa di contenimento si intende una staffa rettangolare, circolare o a spirale, di diametro minimo 6 mm, con ganci a 135° prolungati, alle due estremità, per almeno 10 diametri. I ganci devono essere assicurati alle barre longitudinali.

7.4.6.2.2 Pilastri
Nel caso in cui le tamponature non si estendano per l’intera altezza dei pilastri adiacenti, l’armatura risultante deve essere estesa per una distanza pari alla profondità del pilastro oltre la zona priva di tamponamento. Nel caso in cui l’altezza della zona priva di tamponamento fosse inferiore a 1,5 volte la profondità del pilastro, devono essere utilizzate armature bi-diagonali.
Nel caso precedente, qualora il tamponamento sia presente su un solo lato di un pilastro, l’armatura trasversale da disporre alle estremità del pilastro ai sensi del § 7.4.5.3. deve essere estesa all’intera altezza del pilastro.
Armature longitudinali
Per tutta la lunghezza del pilastro, l’interasse tra le barre non deve essere superiore a 25 cm.
Nella sezione corrente del pilastro, la percentuale geometrica ϱ di armatura longitudinale, con ϱ rapporto tra l’area dell’armatura longitudinale e l’area della sezione del pilastro, deve essere compresa entro i seguenti limiti:

Se sotto l’azione del sisma la forza assiale su un pilastro è di trazione, la lunghezza di ancoraggio delle barre longitudinali deve essere incrementata del 50%.
Armature trasversali
Alle estremità di tutti i pilastri primari e secondari per una lunghezza pari a quella delle zone dissipative devono essere rispettate le condizioni seguenti: le barre disposte sugli angoli della sezione devono essere contenute dalle staffe; la distanza tra due barre vincolate consecutive, deve essere non superiore a 15 cm e 20 cm, rispettivamente per CD”A” e CD”B”.
A tal fine si intendono barre vincolate quelle direttamente trattenute da staffe o da legature.
Il diametro delle staffe di contenimento e legature deve essere non inferiore a:

dove d_bl,max è il diametro massimo delle barre longitudinali, f_yd,l e f_yd,st sono, rispettivamente, la tensione di snervamento di progetto delle barre longitudinali e delle staffe.
Il passo delle staffe di contenimento e legature deve essere non superiore alla più piccola delle quantità seguenti:
- 1/3 e 1/2 del lato minore della sezione trasversale, rispettivamente per CD”A” e CD”B”;
- 12,5 cm e 17,5 cm, rispettivamente per CD”A” e CD”B”;
- 5 6 e 8 volte il diametro delle barre longitudinali che collegano, rispettivamente per CD”A” e CD”B”.
In ogni caso alle estremità di tutti i pilastri primari, per una lunghezza pari a quella delle zone dissipative, il rapporto ω_wd definito in [7.4.30] deve essere non minore di 0,08.
Dettagli costruttivi per la duttilità
Per le zone dissipative allo spiccato dei pilastri primari e per le zone terminali di tutti i pilastri secondari devono essere eseguite le verifiche di duttilità indicate al § 7.4.4.2.2. In alternativa, tali verifiche possono ritenersi soddisfatte se, per ciascuna zona dissipativa, si rispettano le limitazioni seguenti:


dove:
a) per sezioni trasversali rettangolari


dove: n è il numero totale di barre longitudinali contenute lateralmente da staffe o legature, b_i è la distanza tra barre consecutive contenute e s è il passo delle staffe;
b) per sezioni trasversali circolari con diametro del nucleo confinato D₀ (con riferimento alla linea media delle staffe)


dove: n è il numero totale di barre longitudinali contenute lateralmente da staffe o legature, b_i è la distanza tra barre consecutive contenute, β = 2 per staffe circolari singole, β = 1 per staffa a spirale.

7.4.6.2.3 Nodi trave-pilastro
Oltre a quanto richiesto dalla verifica nel § 7.4.4.3.1, lungo le armature longitudinali del pilastro che attraversano i nodi devono essere disposte staffe di contenimento in quantità almeno pari alla maggiore prevista nelle zone adiacenti al nodo del pilastro inferiore e superiore; nel caso di nodi interamente confinati il passo risultante dell’armatura di confinamento orizzontale nel nodo può essere raddoppiato, ma non può essere maggiore di 15 cm.

7.4.6.2.4 Pareti
Nelle parti della parete, in pianta ed in altezza, al di fuori di una zona dissipativa, vanno seguite le regole del Capitolo 4, con un’armatura minima verticale e orizzontale, finalizzata a controllare la fessurazione da taglio, avente rapporto geometrico ϱ riferito, rispettivamente, all’area della sezione orizzontale e verticale almeno pari allo 0,2%. Tuttavia, in quelle parti della sezione dove, nella situazione sismica di progetto, la deformazione a compressione εc è maggiore dello 0,2%, si raccomanda di fornire un rapporto geometrico di armatura verticale ϱ ≥ 0,5%.
Le armature, sia orizzontali sia verticali, devono avere diametro non superiore ad 1/10 dello spessore della parete, devono essere disposte su entrambe le facce della parete, ad un passo non superiore a 30 cm, devono essere collegate con legature, in ragione di almeno 9 legature ogni metro quadrato.
Armature longitudinali
Negli elementi di bordo delle zone dissipative l’armatura longitudinale deve rispettare le prescrizioni fornite per le zone dissipative dei pilastri primari nel § 7.4.6.2.2.
Armature trasversali
Negli elementi di bordo delle zone dissipative l’armatura trasversale deve rispettare le prescrizioni fornite per le zone dissipative dei pilastri primari nel § 7.4.6.2.2.
Armature inclinate
Le armature inclinate che attraversano potenziali superfici di scorrimento devono essere efficacemente ancorate al di sopra e al di sotto della superficie di scorrimento ed attraversare tutte le sezioni della parete poste al di sopra di essa e distanti da essa meno della minore tra ½h_w e ½l_w.
Dettagli costruttivi per la duttilità
Per le zone dissipative di base delle pareti primarie devono essere eseguite le verifiche di duttilità indicate al § 7.4.4.5.2. In alternativa, tali verifiche possono ritenersi soddisfatte se, per ciascuna zona dissipativa, il rapporto volumetrico di armatura trasversale negli elementi di bordo rispetta le limitazioni seguenti:

7.4.6.2.5 Travi di accoppiamento
Nel caso di armatura ad X, ciascuno dei due fasci di armatura deve essere racchiuso da armatura a spirale o da staffe di contenimento con passo non superiore a 100 mm.
In questo caso, in aggiunta all’armatura diagonale deve essere disposta nella trave armatura di diametro almeno 10 mm distribuita a passo 10 cm in direzione sia longitudinale che trasversale ed armatura corrente di 2 barre da 16 mm ai bordi superiore ed inferiore.
Gli ancoraggi delle armature nelle pareti devono essere del 50% più lunghi di quanto previsto per il dimensionamento in condizioni non sismiche.
